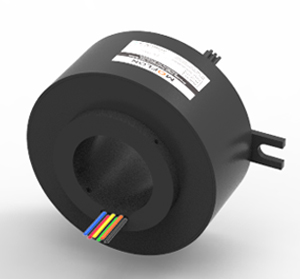

GT70158系列 標準整體式精密導電滑環
GT70158系列 標準整體式精密導電滑環
  • · 外徑158mm, 通孔直徑為70mm（適用于<=70mm）的標準系列整體式精密導電滑環。*注意：如需<70mm的內孔，可通過加內襯軸套解決。
  • · 標準化產品，有庫存
  • · 鍍金環+合金刷（鍍金）
  • · 支持信號，功率混合傳輸
  • · 可基于標準型號定制電路數和電流電壓

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

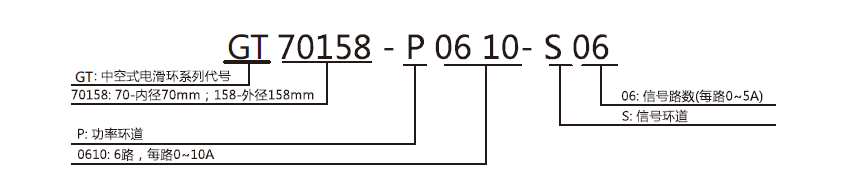

型號訂購說明：


技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命1億轉功率信號
額定轉速1~1200RPM額定電壓0~690VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG16#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
接觸材料貴金屬導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度1000VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.03Ω
防護等級IP51



GT70158系列過孔滑環選型表
型號10A信號或5A長度 L（mm)型號10A信號或5A長度 L（mm)
GT70158-S0600665.6GT70158-P1810-S121812161.8
GT70158-P0210-S04020465.6GT70158-P2410-S062406161.8
GT70158-P0410-S02040265.6GT70158-P3010300161.8
GT70158-P061006065.6GT70158-S36036184.6
GT70158-S1201288.4GT70158-P0610-S300630184.6
GT70158-P0210-S10021088.4GT70158-P1210-S241224184.6
GT70158-P0410-S08040888.4GT70158-P1810-S181818184.6
GT70158-P0610-S06060688.4GT70158-P2410-S122412184.6
GT70158-P0810-S04080488.4GT70158-P3610360184.6
GT70158-P1010-S02100288.4GT70158-S48048230.2
GT70158-P121012088.4GT70158-P0610-S420642230.2
GT70158-S18018111.2GT70158-P1210-S361236230.2
GT70158-P0210-S160216111.2GT70158-P1810-S301830230.2
GT70158-P0410-S140414111.2GT70158-P2410-S242424230.2
GT70158-P0610-S120612111.2GT70158-S60060280.8
GT70158-P0810-S100810111.2GT70158-P0610-S540654280.8
GT70158-P1010-S081008111.2GT70158-P1210-S481248280.8
GT70158-P1210-S061206111.2GT70158-P1810-S421842280.8
GT70158-P1410-S041404111.2GT70158-P2410-S362436280.8
GT70158-P1610-S021602111.2GT70158-S72072326.4
GT70158-S24024134GT70158-P0610-S660666326.4
GT70158-P1610-S180618134GT70158-P1210-S601260326.4
GT70158-P1210-S121212134GT70158-P2410-S482448326.4
GT70158-P0810-S061806134GT70158-P3610-S363636326.4
GT70158-P2410240134GT70158-S84084375
GT70158-S30030161.8GT70158-P1210-S721272375

注：10A和 信號(5A)可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

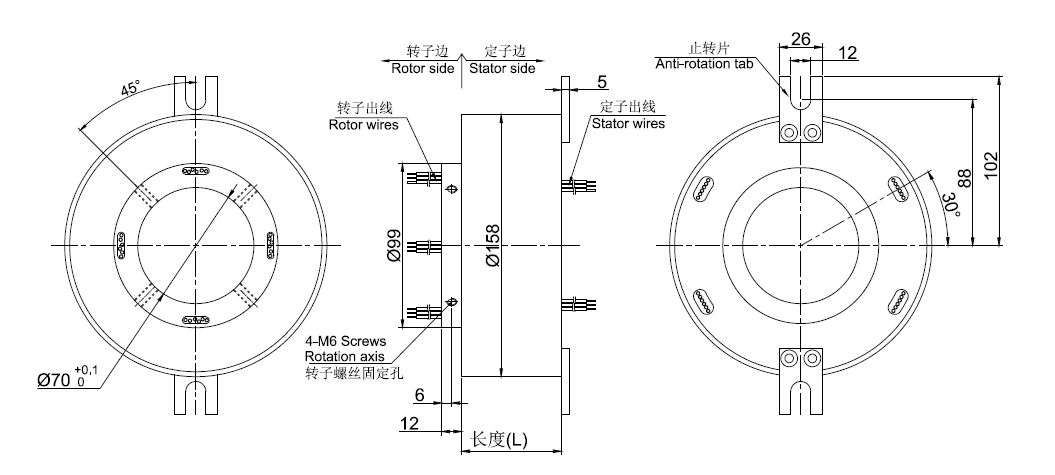

標準圖紙

同系列更多產品參考：
獲取產品3D圖紙
