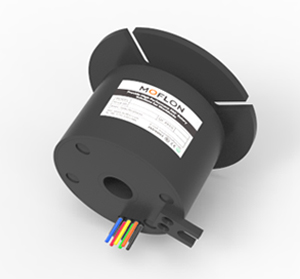

GT38109F系列 標準整體式精密導電滑環
GT38109F系列 標準整體式精密導電滑環
  • · 外徑109mm, 通孔直徑為38.1mm，適用于<=38.1mm）的標準系列整體式精密導電滑環。*注意：如需<38.1mm的內孔，可通過加內襯軸套解決。
  • · 標準化產品，標準化旋轉導電滑環,可旋轉電線接頭,電線旋轉接頭。大量庫存
  • · 鍍金環+合金刷（鍍金）
  • · 支持信號，功率混合傳輸
  • · 可基于標準型號定制電路數和電流電壓

典型應用：

過孔式導電滑環是目前工業滑環里面性價比最高，最暢銷的一個系列產品，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：如各種雷達，安防設備，娛樂設備，各種機器人、機械手，各種浮空器，各種風力發電設備吹瓶機，燈檢機，各種轉臺，游樂游藝設備，虛擬3D，VR設備， 車載衛星天線，船載衛星電線，電纜卷筒，擦窗機設備，旋轉餐桌，旋轉舞臺，旋轉屏幕，旋轉餐廳，電動工程機械，最新的VR模擬仿真設備等。；

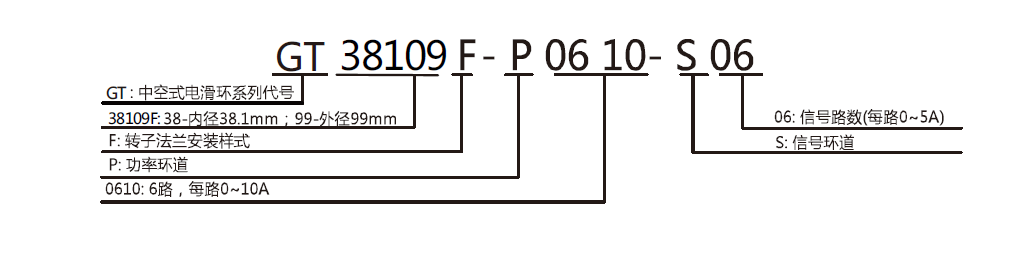

型號訂購說明：


技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命1億轉功率信號
額定轉速1~1800RPM額定電壓0~690VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG16#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
接觸材料貴金屬導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度1000VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.03Ω
防護等級IP51



GT38109F系列過孔滑環選型表
型號10A信號或5A長度 L（mm)型號10A信號或5A長度 L（mm)
GT38109F-S060658.6GT38109F-P1810-S121812154.8
GT38109F-P0210-S042458.6GT38109F-P2410-S06246154.8
GT38109F-P0410-S024258.6GT38109F-P3010300154.8
GT38109F-P06106058.6GT38109F-S36036177.6
GT38109F-S1201281.4GT38109F-P0610-S30630177.6
GT38109F-P0210-S1021081.4GT38109F-P1210-S241224177.6
GT38109F-P0410-S084881.4GT38109F-P1810-S181818177.6
GT38109F-P0610-S066681.4GT38109F-P2410-S122412177.6
GT38109F-P0810-S048481.4GT38109F-P3610360177.6
GT38109F-P1010-S0210281.4GT38109F-S48048223.2
GT38109F-P121012081.4GT38109F-P0610-S42642223.2
GT38109F-S18018104.2GT38109F-P1210-S361236223.2
GT38109F-P0210-S16216104.2GT38109F-P1810-S301830223.2
GT38109F-P0410-S14414104.2GT38109F-P2410-S242424223.2
GT38109F-P0610-S12612104.2GT38109F-S60060273.8
GT38109F-P0810-S10810104.2GT38109F-P0610-S54654273.8
GT38109F-P1010-S08108104.2GT38109F-P1210-S481248273.8
GT38109F-P1210-S06126104.2GT38109F-P0810-S42842273.8
GT38109F-P1410-S04144104.2GT38109F-P2410-S362436273.8
GT38109F-P1610-S02162104.2GT38109F-S72072319.4
GT38109F-S24024127GT38109F-P0610-S66666319.4
GT38109F-P1610-S181618127GT38109F-P1210-S601260319.4
GT38109F-P1210-S121212127GT38109F-P2410-S482448319.4
GT38109F-P1810-S06186127GT38109F-P3610-S363636319.4
GT38109F-P2410024127GT38109F-S84084368
GT38109F-S30030154.8GT38109F-P1210-S721272368
GT38109F-P0610-S20620154.8GT38109F-P2410-S602460368
GT38109F-P1210-S181218154.8GT38109F-S96096413.6

注：以上旋轉導電滑環,可旋轉電線接頭,電線旋轉接頭，10A和 信號(5A)可以任意組合，詳細請咨詢客服�？稍跇�(biāo)準產品上進行非標定制，請咨詢客服。

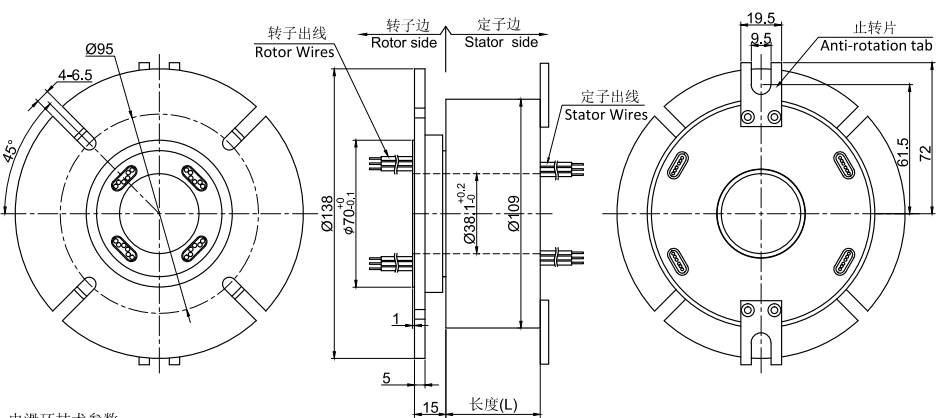

標準圖紙
同系列更多產品參考：
