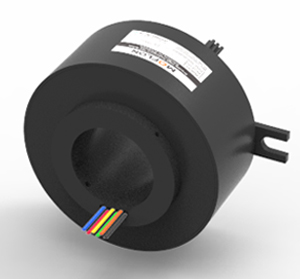

GT100185系列 標準整體式精密導電滑環

GT100185系列 標準整體式精密導電滑環

  • · 外徑185mm, 通孔直徑為100mm（適用于<=100mm）的標準系列整體式精密導電滑環。*注意：如需<100mm的內孔，可通過加內襯軸套解決。
  • · 標準化產品，有庫存
  • · 鍍金環+合金刷（鍍金）
  • · 支持信號，功率混合傳輸
  • · 可基于標準型號定制電路數和電流電壓

典型應用：

GT100185系列整體式精密導電滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于加熱滾筒、自動焊接設備、金屬表面加工設備、擠出流延復合設備、靜態扭矩傳感器、壓力變送器、工業機器 人、電線（網線）電纜生產設備、電子（紡織品）質量檢測儀器、機器人生產線、汽車涂裝和裝配線的車間設備改裝、加速度傳感器、研磨分散機、旋轉餐桌等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

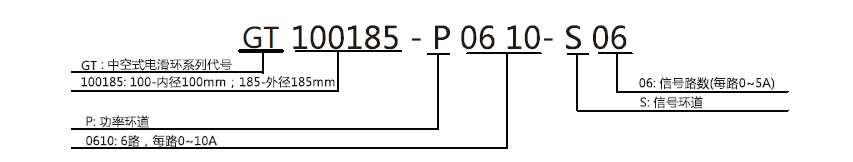

型號訂購說明：


技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命1億轉功率信號
額定轉速1~1200RPM額定電壓0~690VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG16#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
接觸材料貴金屬導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度1000VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.03Ω
防護等級IP51



GT100185系列過孔滑環選型表
型號10A信號或5A長度 L（mm)型號10A信號或5A長度 L（mm)
GT100185-S060675GT100185-P1810-S121812189
GT100185-P0210-S042475GT100185-P2410-S06246189
GT100185-P0410-S024275GT100185-P3010300189
GT100185-P06106075GT100185-S36036216
GT100185-S12012102GT100185-P0610-S30630216
GT100185-P0210-S10210102GT100185-P1210-S241224216
GT100185-P0410-S0848102GT100185-P1810-S181818216
GT100185-P0610-S0666102GT100185-P2410-S122412216
GT100185-P0810-S0484102GT100185-P3610360216
GT100185-P1010-S02102102GT100185-S48048270
GT100185-P1210120102GT100185-P0610-S42642270
GT100185-S18018129GT100185-P1210-S361236270
GT100185-P0210-S16216129GT100185-P1810-S301830270
GT100185-P0410-S14414129GT100185-P2410-S242424270
GT100185-P0610-S12612129GT100185-S60060330
GT100185-P0810-S10810129GT100185-P0610-S54654330
GT100185-P1010-S08108129GT100185-P1210-S481248330
GT100185-P1210-S06126129GT100185-P1810-S421842330
GT100185-P1410-S04144129GT100185-P2410-S362436330
GT100185-P1610-S02162129GT100185-S72072384
GT100185-S24024156GT100185-P0610-S66666384
GT100185-P1610-S18618156GT100185-P1210-S601260384
GT100185-P1210-S121212156GT100185-P2410-S482448384
GT100185-P0810-S06186156GT100185-P3610-S363636384
GT100185-P2410240156GT100185-S84084442
GT100185-S30030189GT100185-P1210-S721272442
GT100185-P0610-S24624189GT100185-P2410-S602460442
GT100185-P1210-S181218189GT100185-S96096496

注：10A和 信號(5A)可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

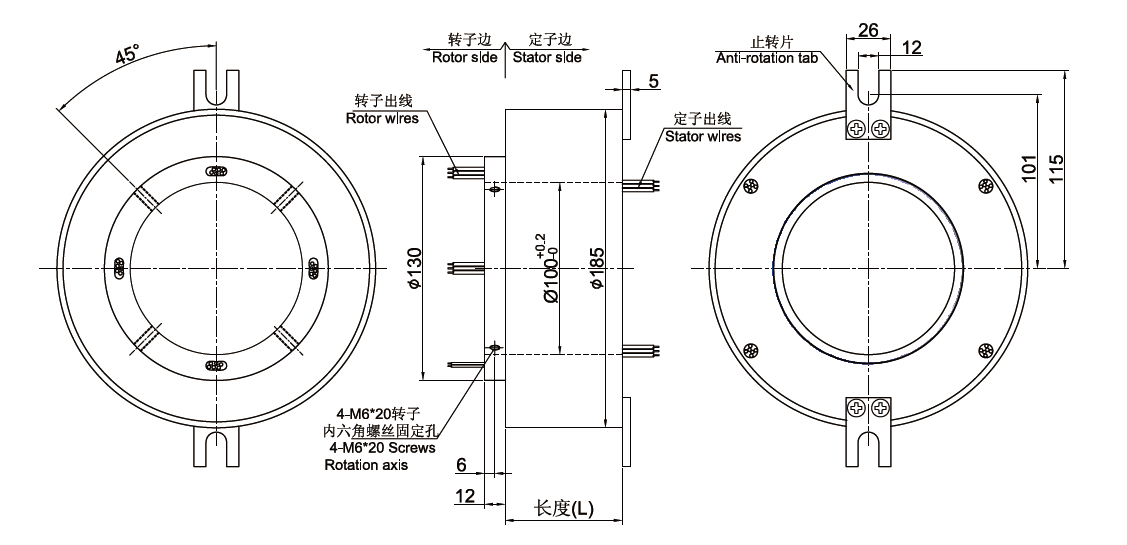

標準圖紙

同系列更多產品參考：
獲取產品3D圖紙
