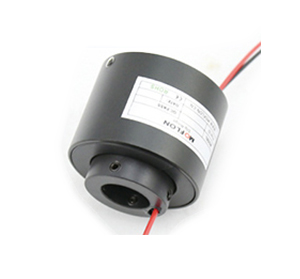

MT0729系列 微型過孔導電環
MT0729系列 微型過孔式導電環
  • · 外徑29mm， 通孔直徑為7mm的標準系列整體式精密導電滑環。
  • · 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠。
  • · 標準化產品，有庫存
  • · 鍍金環+合金刷（鍍金）
  • · 支持信號，功率混合傳輸
  • · 可基于標準型號定制電路數和電流電壓
  • · 可定制各類過孔式導電環，微型過孔滑環等

典型應用：

微型過孔式導電環是目前工業滑環里面性價比最高，最暢銷的一個系列產品，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：如各種雷達，安防設備，娛樂設備，各種機器人、機械手，各種浮空器，各種風力發電設備吹瓶機，燈檢機，各種轉臺，游樂游藝設備，虛擬3D，VR設備， 車載衛星天線，船載衛星電線，電纜卷筒，擦窗機設備，旋轉餐桌，旋轉舞臺，旋轉屏幕，旋轉餐廳，電動工程機械，最新的VR模擬仿真設備等。

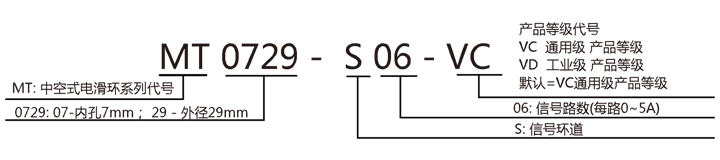

型號訂購說明：


產品等級選型表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）250RPM2000萬轉貴金屬
VD（工業級）600RPM6000萬轉鍍金-鍍金

技術參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~440VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥600MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG22#鍍銀鐵氟龍AWG22#鍍銀鐵氟龍
接觸材料參考產品等級選型表導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金絕緣強度500VAC@50Hz，60s
轉動扭矩0.05N.m；+0.02N.m/6路動態電阻變化值<0.01Ω
防護等級IP51



MT0729系列過孔式滑環選型表
型號10A信號或5A長度 L（mm)
MT0729-S020230
MT0729-P02102030
MT0729-S030330
MT0729-P03103030
MT0729-S040430
MT0729-P04104030
MT0729-S060630
MT0729-P0210-S042430
MT0729-P0410-S024330
MT0729-P06106046.8
MT0729-S1201246.8
MT0729-P0210-S1021046.8
MT0729-P0310-S093946.8
MT0729-P0410-S084846.8
MT0729-P0610-S066646.8
MT0729-P0810-S048452.8
MT0729-P1010-S0210252.8
MT0729-P121012052.8

注：如果特殊要求，請聯系客服幫助快速選型, 支持定制

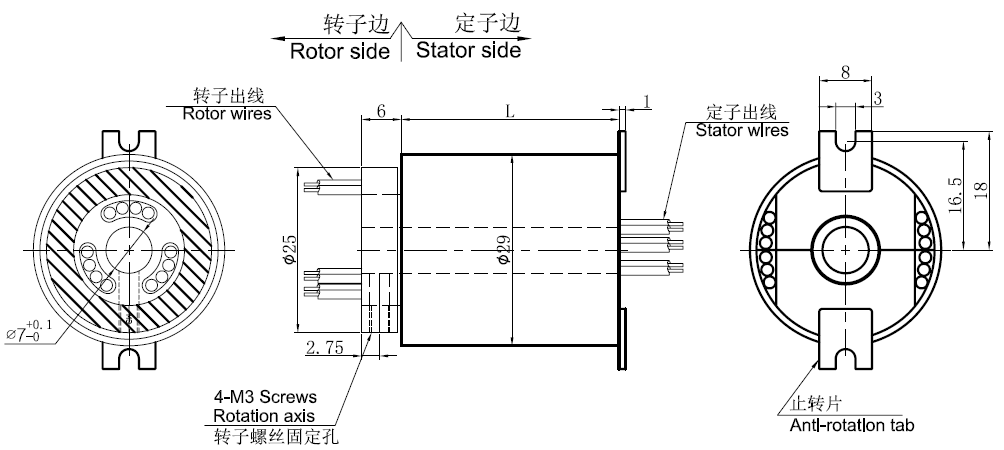

標準圖紙
