MHF200系列 高頻/同軸/波導 旋轉接頭
MHF200系列 高頻/同軸/波導 旋轉接頭
  • · 2通道高頻旋轉關節
  • · MHF200系列2通道4.5GHz 高頻旋轉關節，2進2出同軸旋轉關節是雙通道高頻旋轉接頭，每個通道的最高頻率4.5GHz 或18GHz,高頻滑環是專門為滿足高速串行數字信號或模擬信號傳輸而開發的產品�？蛇x項:可混合電源功率，24V控制信號、通訊信號、動力電源、流體空氣水等介質的混合滑環

典型應用：

高頻/同軸/波導旋轉接頭以前主要用于軍工領域，隨著軍民融合政策的逐步落地， 民用產品也越來越多用到高頻滑環等系列產品，主要應用于360度連續旋轉且需要保證電源，高頻波導信號不能中斷的場合：如各種軍用雷達，船載衛星通信裝置，車載衛星通信設備，衛星車，應急救災指揮車，高端機器人、車輛上的轉動炮塔、遠程控制系統、雷達天線、醫療系統、視頻監視系統、保障國家或國際安全系統海底作業系統、緊急照明設備、機器人、展覽/顯示設備等；

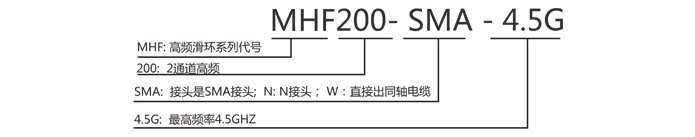

型號訂購說明：

技術規格參數
機械技術指標高頻部分技術指標
參數數值參數數值
工作壽命500萬轉頻率0~18GHz
額定轉速100RPM駐波比VSWR<1.3
工作溫度-30℃~80℃插入損耗0.3db
工作濕度0~85% RH駐波比VSWR波動<0.05
接觸材料金-金插入損耗波動0.05db
殼體材料不銹鋼接頭類型SMA
轉動扭矩0.1N.m；+0.03N.m/6路特性阻抗50Ω
防護等級IP51


MHF200 - 2通道高頻旋轉關節選型表
型號高頻通道頻率接頭類型
MHF200-SMA-4.5G24.5GHz/每通道SMA接頭
MHF200-SMA-18G218GHz/每通道SMA接頭
MHF200-N-4.5G24.5GHz/每通道N接頭

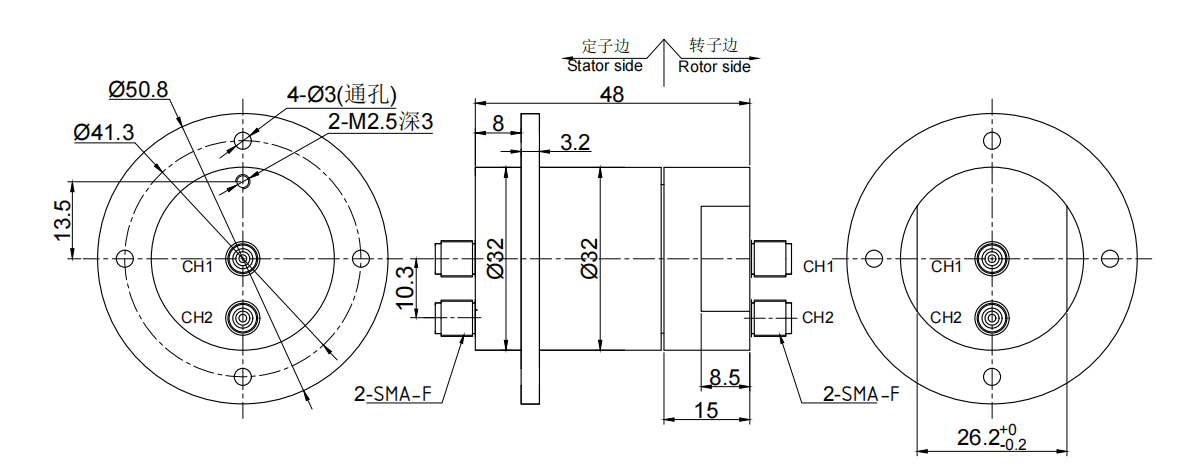

標準圖紙
