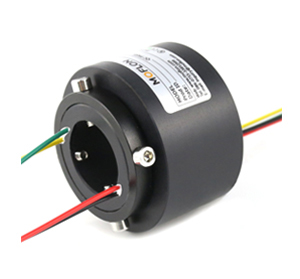

GT2045系列 標準整體式精密導電滑環

GT2045系列 標準整體式精密導電滑環

  • · 緊湊型，外徑45mm 通孔直徑為20mm（適用于<=20mm）的標準系列整體式精密導電滑環。*注意：如需<20mm的內孔，可通過加內襯軸套解決。
  • · 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠。
  • · 標準化產品，有庫存
  • · 鍍金環+合金刷（鍍金）
  • · 支持信號，功率混合傳輸
  • · 可基于標準型號定制電路數和電流電壓

典型應用：

GT2045系列滑環，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：多用于各種自動貼補強機、自動焊接設備、精密模切機、鉚釘插件機、桌面點膠機、分選機、切紙機、裹式包裝機、全自動軟抽袋立封口一體機、半自動臥式軟抽袋雙頭封口機等任意需要360°旋轉導電或傳輸各種控制信號的裝置。

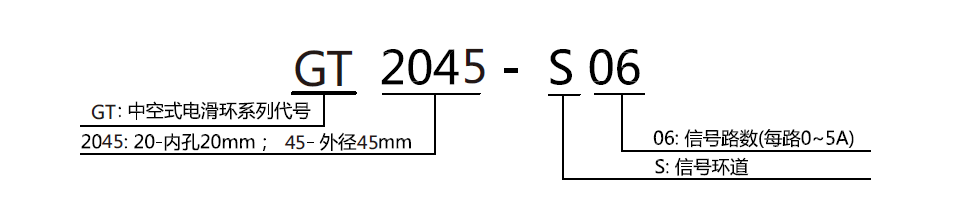

型號訂購說明：


技術參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命1億轉功率信號
額定轉速1~1800RPM額定電壓0~240VAC/VDC0~440VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥500MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG22鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
接觸材料貴金屬導線長度標準長度300mm（可據要求調整）
殼體材料工程塑料絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.03Ω
防護等級IP51



GT2045系列過孔式滑環選型表
型號信號或5A長度 L（mm)
GT2045-S02230.4
GT2045-S03330.4
GT2045-S04430.4
GT2045-S06630.4
GT2045-S08844.2
GT2045-S101044.2
GT2045-S121244.2
GT2045-S141458
GT2045-S161658
GT2045-S181858
GT2045-S202071.8
GT2045-S222271.8
GT2045-S242471.8

環道數和電流大小均可定制，請聯系客服定制

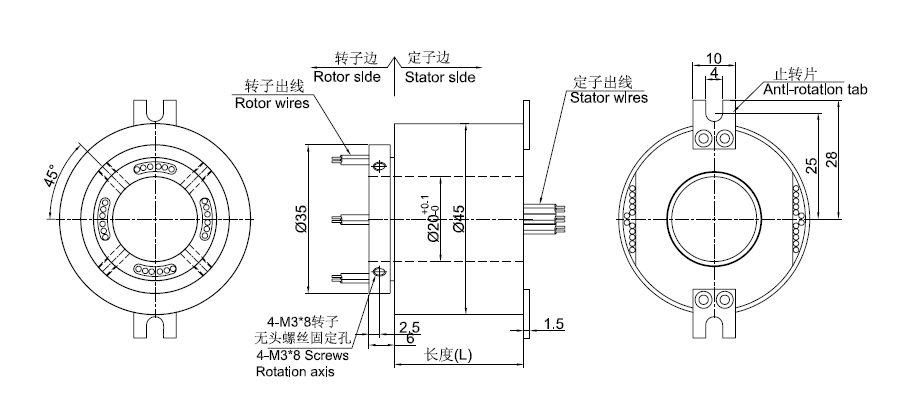

標準圖紙
