GG035系列 定子法蘭滑環
GG035系列 定子法蘭滑環
  • · GG035系列過電滑環，電環是外徑35mm的定子部分帶連接法蘭的一系列滑環的總稱。
  • · 實心滑環，中心無通孔， 適用于定子法蘭端面安裝
  • · 可以實現更多的路數和更大的電流。
  • · 內部走線和特殊屏蔽模塊設計方便，更穩定可靠。
  • · 通常此類產品用于定制各類敏感信號或者編碼器信號。

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

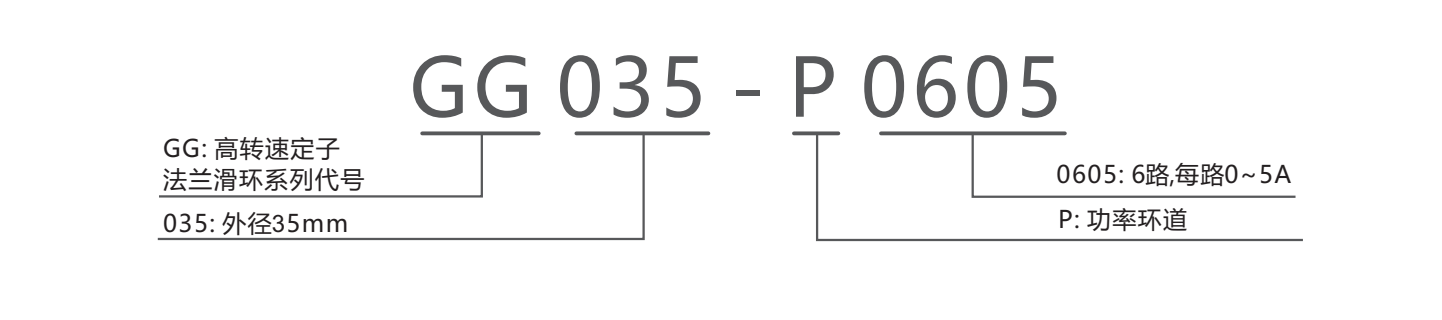

型號訂購說明：


產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）250RPM1500萬轉貴金屬
VD（工業級）600RPM8000萬轉鍍金-鍍金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命1億轉功率信號
額定轉速1-1800RPM額定電壓0~380VAC/VDC0~240VAC/VDC
工作溫度-30℃~80℃絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作濕度0~85% RH導線規格AWG17#鍍錫鐵氟龍AWG22#鍍錫鐵氟龍
接觸材料貴金屬導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金+工程塑料絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.03Ω
防護等級IP51



GG035系列-定子法蘭滑環選型表
型號信號或5A長度 L（mm)
GG035-P0605631.2
GG035-P12051245
GG035-P18051858.8
GG035-P24052472.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

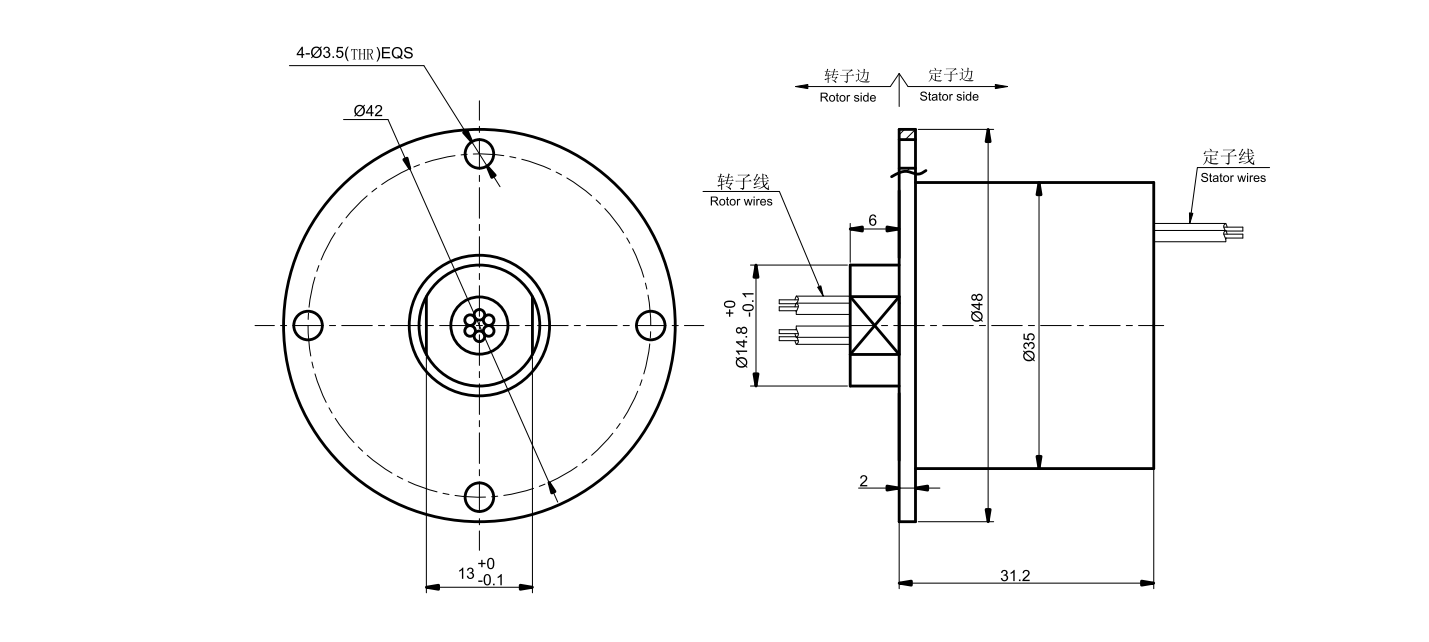

標準圖紙
同系列更多產品參考：
獲取產品3D圖紙
