大型滑環導電 特別適合應用于無限制的連續旋轉

     大型滑環導電又稱旋轉電氣接口和轉接器，它特別適用于無限制的連續旋轉，內部的滑環主要是由主軸來帶動旋轉的，能產生大功率的電集流滑環，感興趣的話就隨默孚龍小編一起來了解下吧!

導電滑環

     導電滑環屬于電接觸滑動連接應用范疇，它又稱集電環、或稱旋轉關節、旋轉電氣接口、滑環、集流環、回流環、線圈、換向器、轉接器，是實現兩個相對轉動機構的圖像、數據信號及動力傳遞的精密輸電裝置。特別適合應用于無限制的連續旋轉，同時又需要從固定位置到旋轉位置傳送功率或數據的場所。

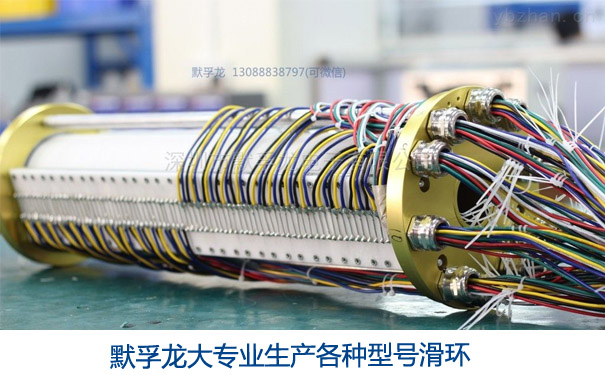

大型滑環導電

     大功率導電滑環制作方法

     1、一種大功率導電滑環，由至少兩個單環導電集流滑環單元疊加組裝構成多環路并聯導電集流滑環結構，所述每個單環導電集流滑環單元由導電滑環和圍繞滑環布置的導電刷及定位彈簧組合構成，定位彈簧頂壓導電刷迫使其與滑環表面接觸，滑環由主軸帶動旋轉，其特征在于每個滑環外圍至少設有四個導電刷及定位彈簧組合，所述至少四個導電刷及定位彈簧組合圍繞滑環均勻布置或?qū)ΨQ(chēng)布置;滑環采用銅作為基體，其工作外圈上鍍有鈀鎳導電耐磨層;導電刷由石墨和導電性能良好的軟金屬粉未復合材料壓制而成。

     2、根據權利要求1所述的大功率導電集流滑環，其特征在于所述軟金屬選擇銅、金、銀材料中至少一種。

     3、根據權利要求1所述的大功率導電集流滑環，其特征在于所述每個滑環外圍設有六至八個導電刷及定位彈簧組合。

     默孚龍摘要一種大功率導電集流滑環，由至少兩個單環導電集流滑環單元疊加組裝構成多環路并聯導電集流滑環結構，所述每個單環導電集流滑環單元由導電滑環和圍繞滑環布置的導電刷及定位彈簧組合構成，定位彈簧頂壓導電刷迫使其與滑環表面接觸，滑環由主軸帶動旋轉，其特征在于每個滑環外圍至少設有四個導電刷及定位彈簧組合，所述至少四個導電刷及定位彈簧組合圍繞滑環均勻布置或?qū)ΨQ(chēng)布置;滑環采用銅作為基體，其工作外圈上鍍有鈀鎳導電耐磨層;導電刷由石墨和導電性能良好的軟金屬粉末復合材料壓制而成。本方案特別涉及離心式穩態加速度試驗機中給試件提供電源以及傳輸測試信號的導電集流滑環結構。由于采用以上措施減少了集流滑環的動態接觸電阻，提高導電集流滑環的導電能力和工作可靠性，其單環導電電流可達500A，而不被燒壞。

     以上就是關于大型滑環導電的相關介紹,相信認真看完的朋友都已經懂了，該滑環布置是主要是由導電刷和定位彈簧組合構成的，還想了解更多資訊就多關注默孚龍網站吧!
