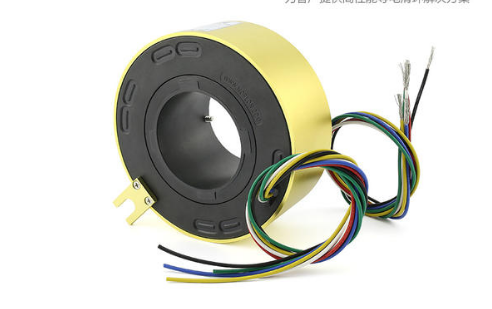

什么是微型導電滑環

　　導電滑環是通過導電環和電刷的相對旋轉折斷來傳輸電信號和電能的電氣機械裝置，也稱為電氣旋轉連接器。 導電性滑環主要由導電桿、刷子和其他部件組成。 導電桿由滑環軸、導電環片和導電環片間絕緣層構成。 根據導電桿的成形方法，滑環可以分為層疊型滑環、一體灌漿式滑環、電化學沉積式滑環三種結構形式。 現有的層疊型導電性滑環導電環片之間的軸向絕緣通過絕緣片實現，導電性環片和滑環軸之間的徑向絕緣和徑向定位通過追加在導電性環片和滑環軸之間精加工的絕緣套筒實現絕緣套筒只需增大滑環的徑向尺寸，同時使用薄壁絕緣套筒在滑環軸上開設槽，軸的剛性就會降低。

　　移動電子提供了克服現有技術缺點，能夠顯著減小滑環的徑向尺寸的導電性滑環，且能夠在軸的不同位置設置布線槽，因此滑環軸的剛性提高。 本技術的解決方案是滑環軸的外表面被半精加工，涂層厚度的預備量為0的徑向絕緣層疊型導電性滑環。 15~0 3mm，導電環片和絕緣片相間并列安裝在滑環軸上，安裝在電刷保持器上的電刷緊貼在導電環片上，電刷由u型電刷組成，電刷保持器滾動軸承支承在滑環軸和套筒之間， 當滑環軸相對于套筒旋轉時，通過導電環引出線和刷引出線實現相對旋轉部件間的多重電信號的傳輸，導電性環片的引出線的引出線在安裝導電性環片和絕緣片的一級安裝高分子絕緣材料或結晶化玻璃陶瓷在200~350條件下進行高溫固化處理，交替進行2~5次高分子絕緣材料和高溫固化處理，階段性地設置在滑環軸上.
